应用于电网行业的手持光谱仪技术监督是保证电网、发供电设备安全、可靠、经济运行的重要手段，也是促进电力安全生产和技术管理的一项重要基础工作。电网金属技术监督的主要对象为输电和变电一次设备，主要分为三大类：电器类设备金属部件、结构支撑类设备、连接类设备
金属监督重点关注设备及部件的材质和结构性能。其中有一项关键技术点为-金属材料及镀层。2005年和2008年我国某地区冰灾材质取样试验发现铁塔、金具等部件材质不符合要求，2005年和2008年不合格比列分别为14.6%和43.6%。另外一起典型的材质不合格案列为一个220千伏和两个500千伏变电站相继发生阻波器吊环断裂，原因是不锈钢材质不合格，要求为CrNi不锈钢，实际为CrMn不锈钢；而且高压开关不锈钢连杆时效裂纹问题较为突出。近年来，通过开展开关设备触头镀银层质量检测，发现部分高压开关设备制造商大量产品缺陷，有效降低了设备投运后的发热故障。
金属材料的监督重点为：
（1）Q420、Q460等低合金高强度钢材质性能。
（2）不锈钢等耐腐蚀材料的材质性能。
（3）铜、铝及其合金材料的材质性能。
（4）镀层的监督重点为镀银、镀锡、镀锌.
镀银：
（1）导电回路的动接触部位和母线静接触部位应镀银。
（2）镀银层应为银白色，呈无光泽或半光泽，不应为高光亮镀层，镀层应结晶细致、平滑、均匀，连续；表面无裂纹、起泡、脱落、缺边、掉角、毛刺、针孔、色斑、腐蚀锈斑和划伤、碰伤等缺陷。
（3）镀银层厚度、硬度、附着性等应满足设计要求，不宜采用钎焊银片的方式替代镀银。
（4）室内导电回路动接触部位镀银厚度不宜小于8um；室外导电回路动接触部位镀银厚度不宜小于20um，且硬度应大于120HV；母线静接触部位镀银厚度不宜小于8um。
镀锡：
（1）铜及铜合金与铜或铝的搭接铜端应镀锡。
（2）镀锡层表面应连续完整，无任何可见的缺陷，如气泡，砂眼、粗糙、裂纹或漏镀，并且不得有锈?；虮渖?。
（3）镀锡层厚度不宜小于12um。
镀锌：
（1）常用钢结构件应热浸镀锌。钢结构件热浸镀锌的技术指标应符合GB/T 2694-2010第6.9条的要求；
（2）不宜对热浸镀锌后的构件再切割或开孔。对运输和安装中少量损坏部位，可采用含锌量大于70%的富锌涂料修复。
（3）封闭箱体内的机构零部件宜电镀锌，电镀锌后应钝化处理，镀锌层的技术指标应符合GB/T 9799的要求；机构零部件电镀层厚度不宜小于18um，紧固件电镀层厚度不宜小于6um。
随着电力建设迅猛发展，金属技术监督的发展面临着新的机遇和挑战。一方面是设备在材料于结构方面的问题逐渐凸显，为金属技术监督的发展提供机遇，诸如橡胶、陶瓷、混凝土等等材料问题急需技术支持，大型金属构架、支撑设备等结构件缺乏有效的检测，新材料、新工艺引发的设备故障缺乏专业技术支撑。另一方面是生产中急需发现问题的检测手段和解决问题的技术方案，这给金属技术监督带来了巨大的挑战！
奥林巴斯手持式合金分析仪主要应用在化工、金属冶炼、废旧金属的回收、压力容器、电力电站、石油化工、精细化工、制药、航空航天、石化建设等行业中。用于库存材料管理、安装材料复检、质量保证与质量控制（QA/QC）、废旧金属鉴别等现场的合金元素分析和合金牌号鉴别（PMI）。凭借高质量的产品，完善的售后服务，赢得了越来越多用户的认可和赞誉。
合金手持式分析仪装配有创新型软件功能，可以在很大程度上提高分析仪的性能。
SmartSort：可以基于被测材料的情况自动延长或缩短检测时间，并在1-2秒钟时间内获得合金的牌号结果。
牌号匹配信息：实时弹出被测材料的商品名称或牌号名称和特殊的处理指示，以减少用户的查看时间，并提高检测效率。
额定值功能：可以自动辨别那些可能会出现的，但是XRF技术又不能基于牌号规格发现的元素(即估算可能会包含的元素)。
残量库：为各个牌号中的残量元素设置最大可允许含量。
屏显牌号对比：用户可以对比排放在一起的近似牌号，以了解哪种合金是与额定值和残量值相一致的最佳匹配。

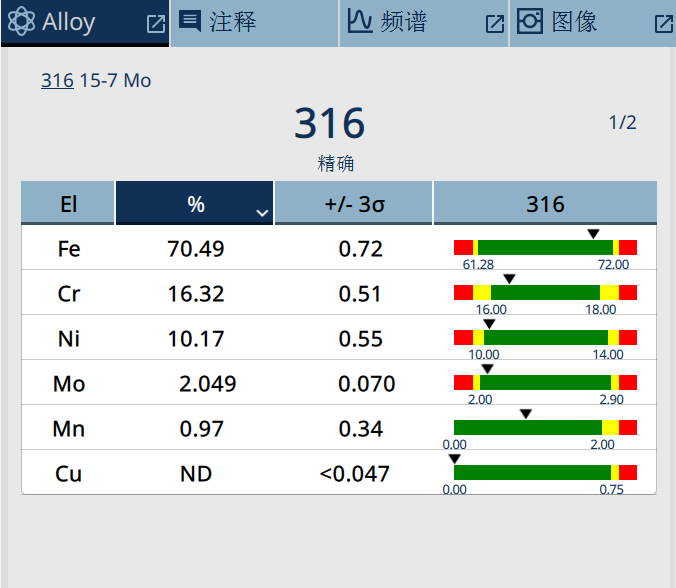

能快速检测并鉴别出各种高低合金钢、不锈钢、工具钢、铬/钼钢、镍合金、钴合金、镍/钴耐热合金、钛合金、铝合金、镁合金等合金的牌号和合金成分百分含量，仪器预装多基体标准合金库（包含美标、日标、欧标、国标电力牌号），合金库中包括1500余种合金牌号，用户也可自己建立合金牌号库。
同时还可为您测试各基体单层镀层与各基体的复合镀层（最多可测试3层镀层），其中包含但不限于铁镀铬，铁镀锌，铁镀镍，铜镀银，铜镀锡等镀层。在无损的检测情况下几秒钟内测试出样品的镀层厚度(微米级)，并且这个过程极为轻松。
